Ağ Aygıtları ve Topolojiler

İnternete bağlandığımızda arka planda neler olduğunu hiç düşündük mü? Modemlerimizden ofislerdeki kablolara, veri merkezlerinden en küçük IoT cihazlara kadar görünür ya da görünmez bir düzen işliyor. Bu ekosistemin kalbinde ise ağ aygıtları ve topolojiler yatıyor. Bu yazımda, karmaşık detaylara girmeden bu terimlerin ne anlama geldiğini ve birlikte nasıl şekillendiklerini keşfedeceğiz.

Veri iletim kanalı

Cihazlar arasında veri alışverişi, iletişim olabilmesi için bu verilerin bir kanaldan taşınıyor iletiliyor olması gerekiyor. Bunun için birkaç yöntem vardır

Ethernet ve coaxial kablolar veriyi elektrik sinyalleriyle taşırken, fiber kablolar bunu ışıkla yapar. Wi-Fi ise olaya farklı bir boyut katar ve verileri radyo dalgalarıyla kablosuz taşır.

Yani aslında tüm bu yöntemler, verilerin hedefe en hızlı ve en güvenilir şekilde ulaşması için çalışır.

Kısacası, ister kabloyla ister kablosuz olsun, her teknolojinin kendine özgü bir dili vardır

Taşıma Kanalları: Hangi Senaryoda Hangisi?

Elbette bu taşıma yöntemlerinin de kendi içinde farklı versiyonları var. Örneğin, Ethernet tarafında Cat5 ve Cat6, Wi-Fi tarafında Wi-Fi 4, Wi-Fi 5 ve Wi-Fi 6, fiberde ise SMF ve MMF gibi yaklaşımlar mevcut. Bu versiyonların hepsinin kendine özgü avantajları ve dezavantajları bulunuyor. Tercih yapılırken de bu avantaj ve dezavantajlar dikkate alınır. Versiyon detayları temel bir eğitim için kafa karıştırıcı olabilir; ancak merak ediyorsanız kısa bir araştırma yapmanız yeterli. Yine de taşıma kanallarının hangi durumlarda tercih edilebileceğine dair genel fikir vermesi için birkaç senaryoya bakalım:

• Yüksek hızlı veri iletimi: Büyük bir veri merkezinde sunucular arasında hızlı veri alışverişi gerekiyorsa, fiber optik kablolar en mantıklı seçenektir. Yüksek bant genişliği ve düşük gecikme süresi sayesinde yüksek hızda veri iletimi sağlar.
• Kablosuz iletişim ve taşınabilirlik: Ofis ortamında çalışanların dizüstü bilgisayarlarla dosya paylaşımı yapması gerekiyorsa, Wi-Fi ağı oldukça kullanışlıdır. Böylece çalışanlar hareket hâlindeyken bile kesintisiz bağlantı sağlayabilir.
• Uzun mesafe iletişim: Farklı şehirlerdeki veri merkezleri arasında güvenli ve hızlı bağlantı gerektiğinde, noktadan noktaya fiber tercih edilir. Bu, uzun mesafelerde yüksek hız ve düşük kayıpla iletişim sağlar.
• Ekonomik çözümler: Küçük bir işletmenin ofis içi bağlantı ihtiyacı varsa, maliyet açısından Cat5 veya Cat6 Ethernet kabloları uygun bir tercih olur.
• Karışık ihtiyaçlar: Büyük bir stadyum gibi alanlarda hem yüksek hızlı bağlantı hem de kablosuz internet gerekebilir. Bu durumda fiber optik ile hızlı veri iletimi sağlanırken, Wi-Fi ile seyircilere kablosuz erişim sunulur.

Görüldüğü gibi, tercih edilecek taşıma kanalı tamamen ihtiyaçların doğru analiz edilmesine bağlıdır. Temel amaç her zaman verileri bir noktadan diğerine taşımaktır; ancak bu taşımanın hızı, verimliliği ve maliyeti, hangi kanalı tercih edeceğimizi doğrudan etkiler.



Ağ Kartları | Network Interface Card(NIC)

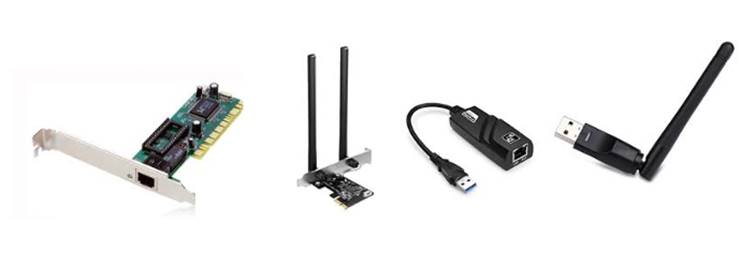

Cihazların ağa bağlanmasını sağlayan ağ kartlarına “Network Interface Card” (NIC) denir. Bu kartlar, ağ üzerinden gelen verilerin alınmasını ve tekrar ağa veri iletilmesini sağlar. Yani kablolu ya da kablosuz şekilde internete bağlanırken aslında bu kartları kullanıyoruz. Bilgisayarlarımızda, laptoplarımızda hatta pek çok akıllı cihazda bu ağ kartları gömülü olarak bulunur. Bunun yanında harici olarak bağlanabilen ağ kartları da mevcuttur.

Repeater | Tekrarlayıcı

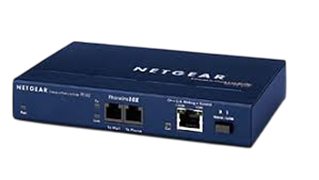

“Repeater” kelimesi Türkçe’de tekrarlayıcı anlamına gelir ve bu cihaz tam da adının hakkını verir. Fiziksel olarak birbirinden uzak cihazlar arasında bağlantıyı güçlendirmek için iletişim hattına bir repeater eklenir.

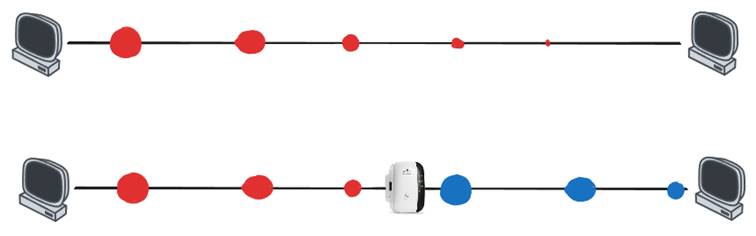

Kablolu ya da kablosuz fark etmeksizin, veri iletiminde fiziksel sınırlar vardır. Belirli bir mesafeyi aştığında sinyal zayıflar, hatta tamamen kaybolur. İşte repeater tam bu noktada devreye girer. Sinyalleri alır, güçlendirir ve yeniden ileterek verilerin daha uzun mesafelere ulaşmasını sağlar.

Örneğin, uzun koridorlara sahip bir depoda ağ bağlantısı kurarken, standart Ethernet kablosunun mesafe sınırını aştığınızda bağlantıda kopmalar yaşanabilir. Bu durumda araya bir repeater eklenerek sinyaller güçlendirilir ve bağlantı sorunsuz şekilde daha ileri noktalara ulaştırılır.

Benzer şekilde, çok katlı bir evde ya da büyük bir ofiste, Wi-Fi sinyalleri duvarlar ve diğer fiziksel engeller tarafından zayıflatılabilir. Bu senaryoda kullanılan bir Wi-Fi tekrarlayıcı sayesinde sinyaller güçlendirilir ve daha geniş alanlara kesintisiz şekilde yayılır.

Hub

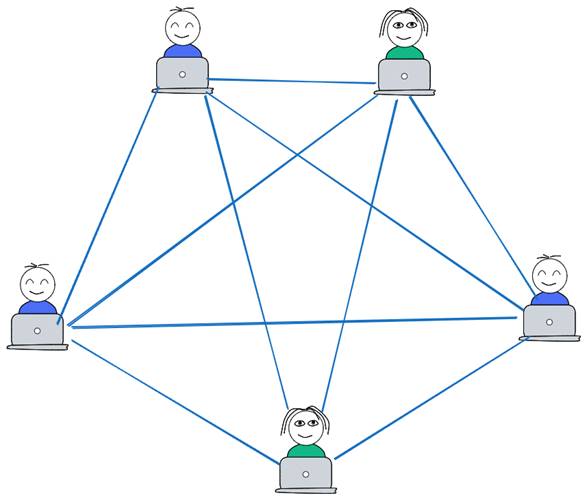

Bir ağ kurarken birden fazla cihazı, yani host’u, birbirine bağlayabileceğimizi biliyoruz. Ancak host sayısı arttıkça bu bağlantıları kurmak ve yönetmek giderek daha zor bir hâl alıyor. Basit bir senaryo düşünelim: 5 host’u birbirine bağlamak istiyoruz ve her birinin diğerleriyle iletişim kurabilmesi gerekiyor.

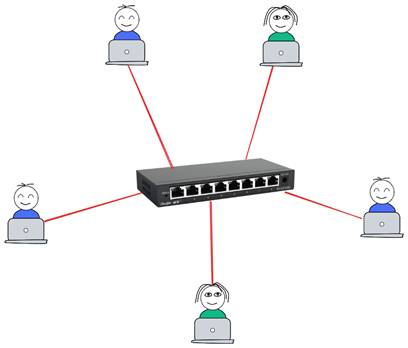

Görüldüğü gibi bu yapı biraz karmaşık. Üstelik ağa yeni bir host eklemek veya var olanı çıkarmak istediğimizde iş iyice zahmetli hâle geliyor. İşte tam bu noktada, tüm host bağlantılarını tek bir merkezde toplamak için hub cihazlarından yararlanabiliyoruz.

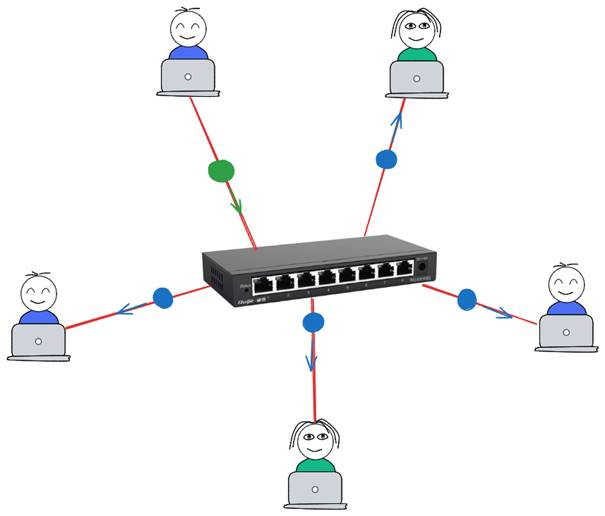

Hub cihaz, kendisine gelen veri paketini bağlı olan tüm host’lara iletir. Bu verinin herkese gönderilmesi, yani ağ üzerinde bir yayın yapılması yöntemine broadcasting denir. Bu yöntem küçük ağlarda genellikle sorun yaratmaz; ancak host sayısı arttığında ağda gereksiz trafik oluşur ve bu da performansı olumsuz etkiler.

Bridge | Köprü

Bridge ifadesi Türkçe’de köprü anlamına gelir. Bu aygıt, iki hub cihazını birbirine bağlayarak ağlar arasında iletişim kurulmasını sağlar. Aslında bridge, hangi host’un hangi ağda bulunduğunu bilen basit bir köprü gibi çalışır.

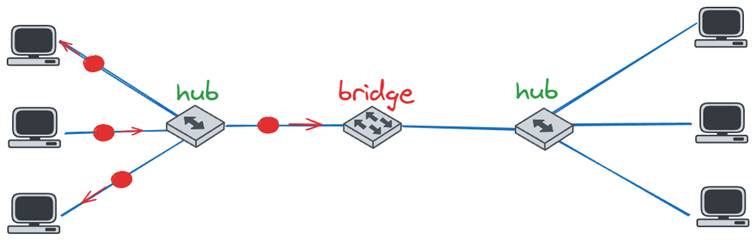

Örneğin, aşağıdaki diyagram üzerinden düşünelim: Sol taraftaki bir host, yine sol taraftaki başka bir host’a veri göndermek istediğinde, bridge bu verinin sadece sol taraftaki ağda kalması

gerektiğini bilir ve sağ taraftaki ağa iletmez.



Benzer şekilde, sağ taraftaki bir host kendi ağındaki başka bir host’a veri gönderdiğinde, köprü bu verinin yalnızca sağ tarafta kalmasını sağlar.

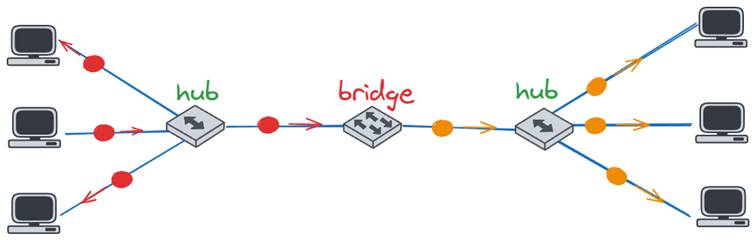

Elbette, ağlar arası veri aktarımı gerektiğinde bridge hangi host’un hangi ağda olduğunu bildiği için bu iletişime de izin verir. Yani sol taraftaki bir cihaz, gerektiğinde sağ taraftaki ağdaki bir host’a veri gönderebilir.

Ancak diyagramlarda da görülebileceği gibi, standart bridge cihazları da verileri broadcast yöntemiyle iletir. Yani aslında sadece belirli bir host’a veri göndermek isteseniz bile, veri hub aracılığıyla ağdaki tüm host’lara yayılır. Bu da özellikle büyük ağlarda gereksiz trafik ve güvenlik riskleri yaratır, dolayısıyla bu yöntem verimli ve güvenli kabul edilmez.





Switch

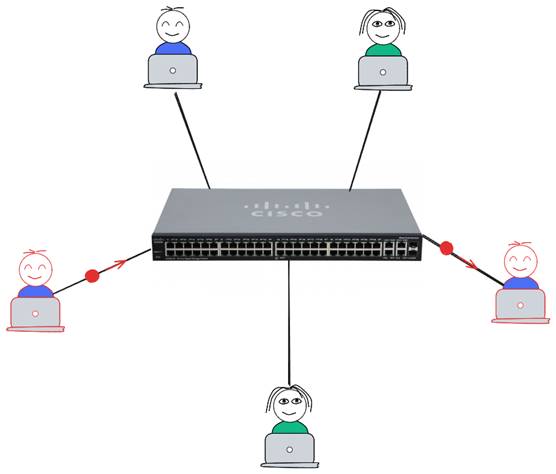

Switch cihazı, aslında hub aygıtlarının daha akıllı bir alternatifi olarak düşünülebilir. Tıpkı hub’da olduğu gibi birden fazla host switch’e bağlanabilir; ancak switch, hangi host’un hangi porta bağlı olduğunu bildiği için, gelen veriyi yalnızca hedef host’a iletir.

Hub’larda veriler her zaman broadcast yöntemiyle tüm host’lara gönderilirken, switch bu işlemi çok daha verimli bir şekilde yapar. Veriler, hedefi belli olan spesifik host’a yönlendirilir. Bu yöntem, “benzersiz” anlamına gelen unicast iletim olarak adlandırılır.

Bu sayede ağda gereksiz trafik oluşmaz, tüm host’lar boş yere meşgul edilmez ve veri aktarımı daha hızlı ve daha verimli hâle gelir.

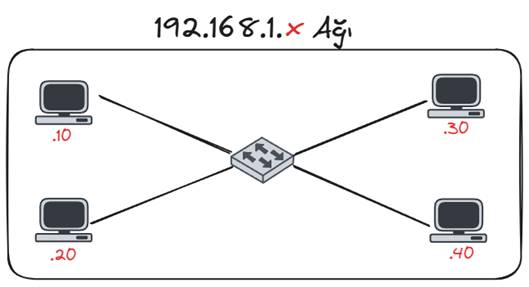

Switch cihazına bağlı tüm host’lar aynı ağ üzerinde çalışır ve her birinin benzersiz bir IP adresi vardır.

Ben burada örneklerde kısaltma kullandım. Aslında ağ adresi 192.168.1.0 şeklinde başlıyor. Ancak .0 kısmı ağın tanımlayıcı adresi olduğundan, host’ların benzersiz numaralarını belirtmek için son kısmı X olarak gösterdim. Aynı ağ adresini tekrar tekrar yazmamak için de yalnızca son haneleri kullanıyorum. Örneğin, ilk bilgisayarın IP adresi 192.168.1.10, ama diyagramda yalnızca “.10” olarak gösteriliyor.

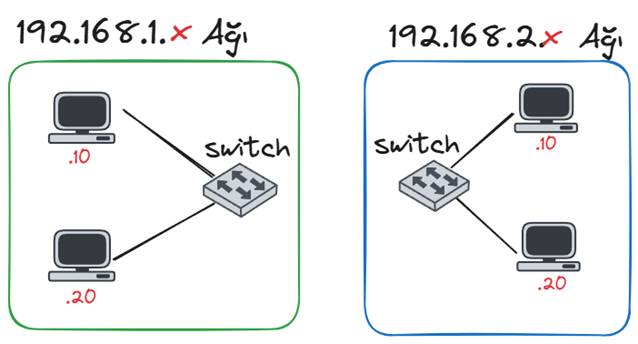

Bu örnek diyagram, tek bir ağdaki host’ların switch üzerinden nasıl bağlandığını gösteriyor. Ancak bazen host’ları farklı ağlara ayırmak isteyebiliriz. Böyle durumlarda birden fazla switch kullanılarak ayrı ağ grupları oluşturabiliriz. Bu durumda her ağ, kendi içinde haberleşebilir; fakat ağlar birbirinden izole olduğu için farklı ağlardaki host’lar birbirine doğrudan ulaşamaz.

Eğer farklı ağlardaki host’ların birbiriyle iletişim kurması gerekiyorsa, işte o noktada router devreye girer ve bu ağlar arasında köprü kurar.

Router

Router, ağları birbirine bağlayan bir kontrol cihazıdır. Ağlar arasındaki tüm trafik router üzerinden yönlendirildiği için, bu cihaz üzerinde filtreleme, yönlendirme ve farklı konfigürasyonlar tanımlamak mümkündür.

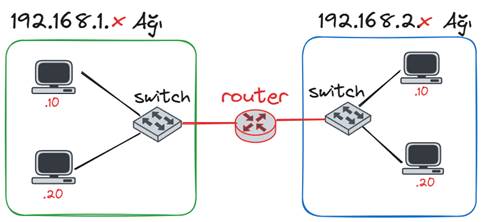

Örneğin, birden fazla switch ile oluşturduğumuz farklı ağları, bir router üzerinden birbirine bağlayabilir ve bu ağlar arasında veri akışını yönetebiliriz.

Router’ın Temel Görevleri

• Yönlendirme (Routing): Farklı ağlar arasında veri paketlerinin en uygun yoldan iletilmesini sağlar.
• Ağları birbirine bağlama: Yerel ağları (LAN) geniş alan ağlarına (WAN) veya internete bağlar.
• Filtreleme: IP adresi, protokol veya port bazlı filtreleme yaparak istenmeyen trafiği engelleyebilir.
• Ağ güvenliği sağlama: Temel seviyede firewall işlevi görerek ağları dış tehditlere karşı korur.
• DHCP ve NAT işlemleri: Ağdaki cihazlara otomatik IP ataması yapar ve özel IP’lerin internet erişimini sağlar.



Router, bu yönlendirme işini bünyesinde tuttuğu yönlendirme tablosu (routing table) sayesinde gerçekleştirir. Bu tablo, verilerin hangi yoldan hangi ağa ulaşacağını belirler. Bu konuyu daha detaylı ele almak için yönlendirme tablosundan ayrıca bahsedeceğiz.

Bunun dışında, router cihazları bağlı oldukları her ağda benzersiz bir IP adresine sahiptir. Bu sayede ağlar arasında iletişim köprüsü kurabilir ve veri trafiğini doğru şekilde yönlendirebilir.

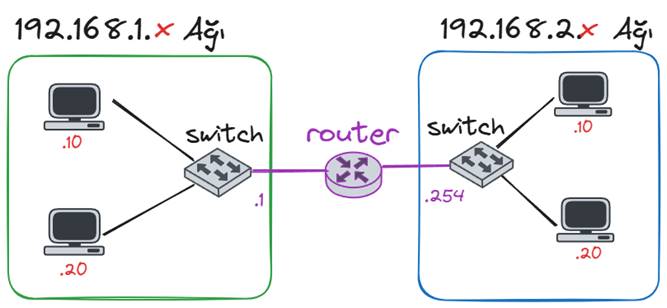

Yukarıdaki diyagramda, 192.168.1.X ağına bağlı cihazlar, router’ın IP adresini 192.168.1.1 olarak görür.

Aynı şekilde, 192.168.2.X ağına bağlı cihazlar ise yine aynı router’ı 192.168.2.254 IP adresiyle görür. Yani router’lar, bağlı oldukları her ağda bağımsız IP adresleri alabilir.

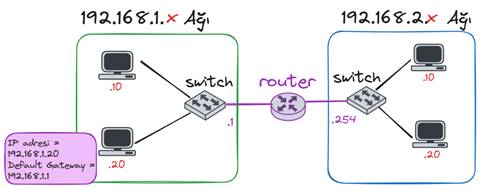

Bu sayede router, tüm ağlara dâhil olur ve ağlar arasında “gateway” (geçit) görevi görür. Örneğin, 192.168.1.0 ağındaki .20 numaralı hostun default gateway adresi 192.168.1.1 olarak görülür.

Hostlar kendi ağlarının dışındaki bir host ile iletişime geçmek istediklerinde, diğer ağlara veri paketlerini yönlendiren yapı “default gateway”’dir.

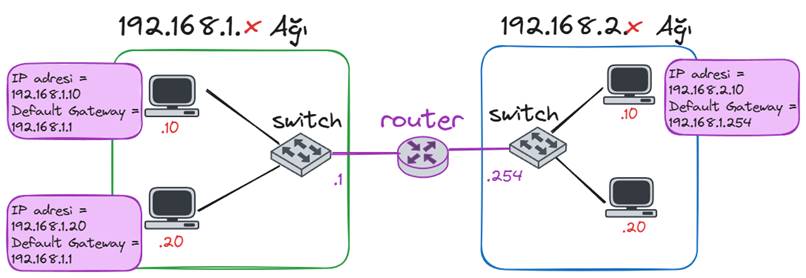

Örneğin, aynı router’a bağlı olan 192.168.2.X ağındaki bir host için default gateway adresi 192.168.2.254’tür. Aynı ağdaki tüm hostlar, başka ağlara erişirken bu gateway adresini kullanır. Yani her ağda tüm cihazlar için default gateway adresi aynıdır; sadece IP adresinin son hanesi ilgili ağın router arayüzüne göre değişir.

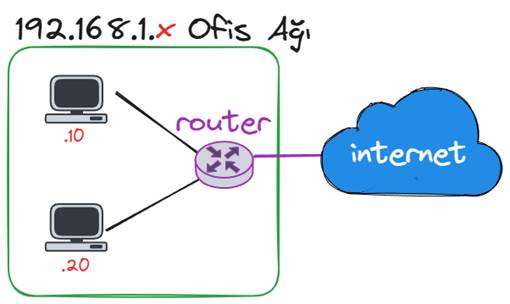

Benzer şekilde, ev ağımız olan LAN üzerinden, geniş ağ olan WAN (internet) ağına çıkmak için de router kullanıyoruz. Bu sayede evimizdeki tüm cihazlar, router üzerinden internete bağlanabiliyor.

Günlük hayatta modem olarak bildiğimiz cihazlar aslında içinde bir switch ve bir router barındırır. Bu yapı sayesinde evimizdeki cihazlar birer host olarak yerel ağa (LAN) bağlanır, ardından router bölümü sayesinde internet servis sağlayıcımıza ulaşarak internet ağına erişim sağlar.

Gerçek bir örnekle açıklamak gerekirse; modeminiz yani router’ınızın IP adresi, o ağa bağlı tüm host’ların default gateway adresidir. Bunu kendi ağınız üzerinden kolayca teyit edebilirsiniz. Bunun için daha önce lokal IP adresinizi öğrenmek için kullandığınız ifconfig veya ip addr komutlarını tekrar çalıştırıp çıktılara göz atabilirsiniz.

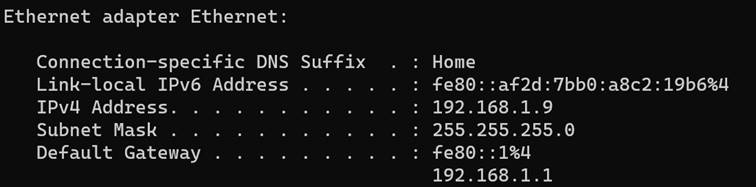

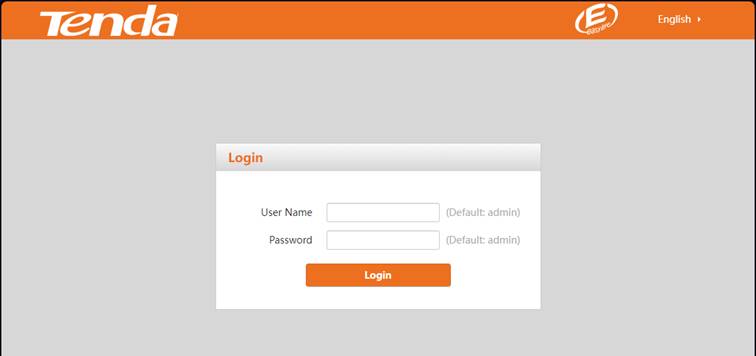

Benim Windows cihazımda örneğin default gateway adresi 192.168.1.1 olarak görünüyor. Bu adresi tarayıcıya yazıp onayladığımda, modemimin konfigürasyon penceresi açılıyor.

Bu pencerenin açılmasının sebebi, bilgisayarımın default gateway olarak bu modemi kullanıyor olması. Yani ben, lokal ağım üzerinden geniş ağ olan internete geçit görevi gören modem/router üzerinden çıkış yapıyorum.

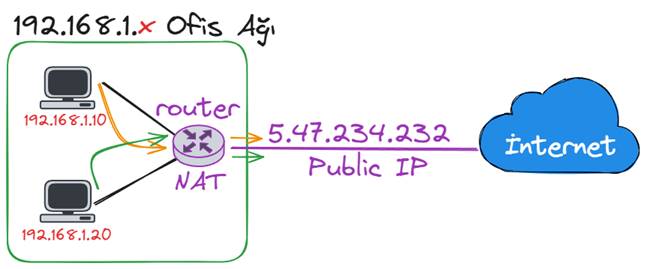

Ayrıca modem, lokal ağdaki cihazlara ait özel (private) IP adreslerini, internet servis sağlayıcımın bana tahsis ettiği genel (public) IP adresine çevirir. Bu işleme NAT (Network Address Translation) denir ve bu sayede internete çıkışımız mümkün olur.

Daha önce lokal ağımıza özel IP adreslerinden bahsederken bu konuyu ele almıştık, hatırlarsanız. Şimdi ise bunu bizzat teyit etmiş olduk.

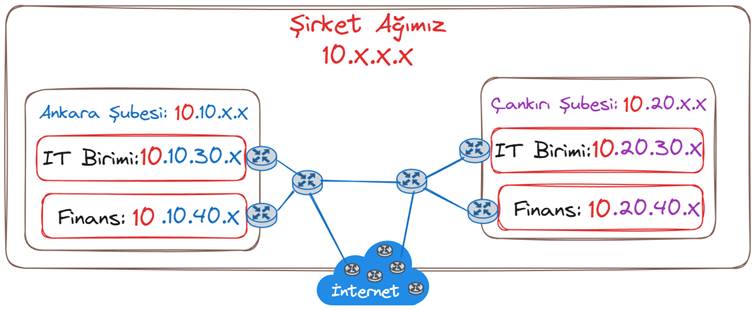

Router sayesinde ağları hiyerarşik bir yapı hâlinde birbirine bağlamak mümkün. Daha önce verdiğimiz örnekteki gibi, bir şirketin ağı farklı alt ağlara bölündüğünde, bu ağlar arasındaki iletişim routerlar sayesinde sağlanır.

Hazır yeri gelmişken çok kısaca hatırlayalım; switch cihazları, hostlar arasındaki iletişimi mümkün kılarken, router cihazları ise ağlar arasındaki iletişimi sağlar.

Elbette ağ yapıları yalnızca switch ve router’lardan ibaret değil. Load balancer gibi yük dengeleyiciler, firewall çözümleri ve daha birçok gelişmiş ağ teknolojisi de bu ekosistemin önemli parçalarıdır. Ancak temel taşları anlamak, bu karmaşık yapının nasıl işlediğini kavrayabilmek için atılması gereken ilk adımdır.

Bir sonraki blog yazımda öğrendiğimiz bu bilgilerin üstüne OSI-TCP Katman Modüllerini öğreneceğiz.
